Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

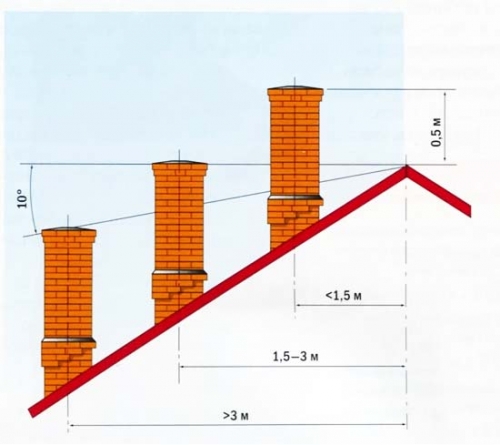

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото — распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки — пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй — вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

banya-expert.com

Создаем дымоход из кирпича своими руками: пошаговая фото-инструкция

Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

Кирпичный дымоход с куполом для защиты от попадания в него осадков

Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

• несущая. Одной из стенок дымохода будет являться стена помещения;
• отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

• фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

• канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

• оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

• на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
• отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
• «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

Прямоугольный дымоход из кирпича — лучший вариант

• флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Пошаговая инструкция создания кирпичного дымоотвода своими руками

Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

Схема возведения кирпичного дымохода своими руками

Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.

Кирпичные дымоходы кладутся в три шага:

• Шаг 1. Проведение подготовительных работ и кладка фундамента.

Кладка из кирпича фундамента будущего дымоотводного канала

На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.

• Шаг 2. Кладка дымоходного канала.

Второй этап возведения кирпичного дымоотвода своими руками. Кладка

Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

Кирпичная кладка дымохода для газового отопительного прибора

Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

• Этап 3. Закрепление и теплоизоляция.

Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

Советуем прочитать статью: Делаем флюгер на дымоход своими руками.

Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

Крепление кирпичной кладки к стене при помощи анкеров для надежности

Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

Видео: этапы строительства кирпичного дымохода

Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.

kamin-maker.ru

Горизонтальный дымоход: участки и их устройство

Что представляли собой самые первые дымоходы, можно, конечно, только догадываться, но нетрудно судить о них по печам, использовавшимся еще до середины прошлого века. Но и устанавливая современный газовый котел, без дымохода не обойтись. Впрочем, нельзя не отметить, что собрать дымоход для газового котла намного проще, чем выложить эту конструкцию для традиционной печи.

Кирпичный дымоход

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
2. Необходимо минимизировать острые углы внутри дымохода.
3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

• Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
• Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
• Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм. Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича. Делать это необходимо очень осторожно и аккуратно.

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Есть печь — будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

• Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
• Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
• Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия. Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором. Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

• Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
• С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

• Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
• Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
• На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
• Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Наш совет: вместо металлических дверец, установите выбивные кирпичи. Конечно, это немного усложнит обслуживание дымохода, но в любом случае значительно улучшит его работоспособность.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

sdelaikamin.ru

кладка своими руками. Пошагово по схемам, с фото и видео

Спецпредложение! Отопительное оборудование со скидками до 50%.Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие. Грамотное проектирование и установка систем под ключ.Звоните: +7 (499) 110-02-51 (Москва и область). E-mail: [email protected]

В наши дни постройка загородного жилья завоевывает массовый характер. Также наравне с этим повысилось внимание к печам и каминам, народ стремится возводить отопительные приборы по давним, испытанным технологиям, оставшимся им от предков. Но печное искусство в обусловленной стадии формирования нашего государства в некоторых областях было практически целиком потеряно. Сегодня мы попытаемся помочь вам сделать дымоход из кирпича своими руками в давних традициях.

Главные составляющие дымохода из кирпича

Итак, что конкретно из себя представляет данный дымоход?

С начала – труба надсадная, которая ставится непосредственно прямо на печи (в ней – заслонка). Выкладывается данная труба с применением специальной перевязкой кирпичей.

За 5-6 рядов до перекрытия между этажами надсадная часть завершается, и завязывается так называемая — шейка распушки.

Распушка – это последующее расширение дымохода. Ее сечение остается таковым же, как и во всей трубе. Уширяется,  лишь только внешняя часть распушки – на 25-40 см.

Устройство дымоходов из кирпича

Часть кирпичного дымохода, которая выходит на чердак – это стояк, прямая часть, которая будет проходить до самой крыши.

Следующей частью является — выдра, специальное расширение с четырех краев , не менее, чем на 10 см. Собственно благодаря ему атмосферные осадки не оказываются в промежутках между крышей и дымоходом в чердачном отсеке сооружения.

Устройство дымоходов из кирпича

А вот далее за выдрой выкладывается шейка – подобных же габаритов, как и дымоход. Завершается ее кладка конечным расширением, каковое сформирует собой оголовок дымохода. На него уже можно установить металлический колпак или дефлектор, для того чтобы сберечь сам дымоход от дождя, снега и т.п. Да и для тяги данное сооружение тоже неплохо способствует. (см. Как сделать дефлектор своими руками.)

Кладка дымохода своим руками

Знакомство с чертежами

Перед вами чертеж кирпичного дымохода. Хотя существует масса прочих вариаций, это типовая схема дымохода кирпичного для камина или печи. Применение внутри подобного дымохода труб из металла, особого сплава может легко превратить его в дымоход кирпичный для газового котла. Однако на сегодняшний день нас интересует дымоход кирпичный для печи или камина.

Cхема дымохода из кирпича

Номерами на чертеже отмечены :

1. — Флюгер.
2. — Оголовок.
3. — Шейка трубы.
4. — Цементный раствор.
5. — Выдра.
6. — Кровля крыши.
7. — Обрешетка.
8. — Стропила.
9. — Стояк.
10. — Разделка (распушка).
11. — Перекрытие.
12. — Изоляция.
13. — Дымовая заслонка.
14. — Шейка печи.

Помните об этом  — размер канала, напрямую зависит от толщины швов кладки.

Подготовка – начальные шаги

Перед тем, как приступать класть кирпичный дымоход, для него сооружают фундамент прямоугольной формы. Его можно построить из полнотелого кирпича или бетона с металлической арматурой, главнейшее, чтобы  по вышине он попал не ниже 30 см. А по ширине фундамент обязан находиться на 15 см выше, чем сам дымоход.

Типовое устройство дымохода из кирпича

Какой бы ни была вышина возводимого сооружения, делать дымоход необходимо будет не меньше, чем пяти метровой вышины – по другому тяга будет слабая. Выкладывать данный дымоход надо красным полнотелым или из особого огнеупорного кирпича. В качестве связующего раствора  допускается применять цементно-известковый или цементно-песчаные смеси, а там, где температурный режим будет особенно высокой, потребуется особенный раствор для кладки печей.

Каким образом происходит кладка типового дымохода из кирпича, вы можете внимательно разобрать дальше, в представленной детальной схеме:

Cхема кладки дымохода из кирпича

Опытные печники отбивают необходимый кусочек от кирпича одним ударом по тому – но, если у вас отсутствует этакий навык, примените обыкновенную шлифовально-отрезную машинку и маркер для пометки. Собственно таковые инструменты дадут возможность вам изготовить верные пластины для дымового канала в районе разделки и выдры.

Кладка дымохода

Первые шаги

Кладка дымохода из кирпича

Необходимо учесть что ширина, и высота дымохода будет напрямую зависеть от того, каковой толщины будут сделаны швы у кладки – они обязательно обязаны быть равными! В общем, толщина стен кирпичного дымохода – примерно 100 мм, что поистине обеспечивает надежную пожаробезопасность.

Во время постройки кирпичного дымохода обязательно сделайте специальные технологические отверстия предназначенные для его обслуживания (чистки). Стенки дымохода из кирпича обязаны иметь идеально ровные плоскости, а все углы – должны быть прямыми.

Продолжаем возведение

Как выложить дымоход из кирпича

Завершение — отделка

Внутреннюю поверхность дымохода для гладкости отделайте  штукатуркой. Зачем? Дело в том, что чем более шероховат дымоход в нутрии, тем больше на его стенках будет садиться сажа. А она ухудшает тягу и в одно прекрасное время может запросто воспламениться, что совершенно небезопасно. Лишь саму штукатурку наносите верно.

Труба дымохода из кирпича

Видео по теме

Многие бывалые печники также полагают, что кирпичный дымоход необходимо белить, и снаружи – эдак будет разом видать, где просачивается сквозь совсем неприметную щель копоть. Загрузка...

Записи по теме

1pokotlam.ru

Кладка дымоходов из кирпича | Строительный портал

Кладка дымоходов выполняется из разных материалов. Некоторые способны успешно противостоять появлению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как и раньше высокой популярностью пользуются традиционные дымоходы из кирпича, которые доказали свою надежность и эффективность за сотни лет эксплуатации.

1. Особенности дымоходов из кирпича
2. Конструктивные элементы кирпичного дымохода
3. Выбор материала для кладки кирпичного дымохода
4. Требования по устройству кирпичных дымоходов
5. Как сделать дымоход из кирпича от печи: пошаговая инструкция
6. Что надо учитывать при кладке дымохода из кирпича для котла
7. Типичные ошибки при взведении дымохода

Особенности дымоходов из кирпича

Наряду с массовым строительством загородных домов возрос интерес к каминам, печам и котлам. Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.

Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:

1. Устойчивость к высоким температурам. Шамотный кирпич выдерживает до +1000°С (температура горения от камина/печи достигает +750°С).
2. Высокий уровень КПД. Во время нагрева кирпич отлично аккумулирует тепло.
3. Доступная стоимость конструкции.
4. Кирпичный дымоход подходит под разные стилевые направления интерьера.

К числу отрицательных качеств дымохода из кирпича относятся:

1. Угловатость конструкции приводит к образованию вихревых потоков, которые ухудшают отток продуктов горения.
2. Внутренние стенки дымохода имеют шероховатости – это способствует оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
3. Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.

Конструктивные элементы кирпичного дымохода

Рассмотрим типовую конструкцию кирпичного дымохода – это поможет понять основные этапы строительства.

Дымоход из кирпича: схема устройства

1. Шейка печи – часть дымохода, идущая непосредственно от печи до  разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления топлива.
2. Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода – защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
3. Стояк – ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
4. Выдра находится на крыше и защищает конструкцию дымохода от попадания атмосферных осадков и конденсата.
5. Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
6. Оголовок трубы – расширение над шейкой. Сверху «выступающей шапки» устанавливается зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнений и осадков. Кроме того установленная флюгарка повышает тягу дымохода.

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах,  брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Важно! Если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0,5*0,5 см

Как сделать дымоход из кирпича от печи: пошаговая инструкция

Определение формы и размера дымохода

По печной/каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга. Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича выполняют прямоугольной формы.

Внутренние углы желательно обработать выравнивающей смесью. Для такой работы лучше не использовать штукатурку – из-за частых температурных перепадов материал может быстро осыпаться.

Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий и широкий дымоход будет смотреться комично.  Для русских печей возводятся дымоходы габаритами 260*260 мм.

Совет. Экономный расход кирпича достигается при кладке трубы 260*130 мм. Такая конструкция возможна при кладке каждого ряда из пяти кирпичей

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

• молоток кирка;
• молоток с резиновой насадкой;
• рулетка;
• уровень;
• болгарка;
• кельма;
• ведра для воды и рабочего раствора;
• электродрель с насадкою «миксер»;
• сито.

Из материалов надо заранее подготовить: кирпич, глину и песок.

Замес рабочего раствора

Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины – 1,5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.

Порядок приготовления раствора:

1. Соединить песок с глиной в пропорции 2:1.
2. Полученную смесь залить водой в соотношении 1:4.
3. Раствор оставить на 12 часов настоятся.
4. Перемешать тщательно смесь до однородной консистенции – недопустимо наличие комков.

Возведение нижней части дымохода

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Обустройство распушки и ствола дымовой трубы

Последующая кладка дымохода из кирпича своими руками – обустройство шейки распушки. Высота шейки разделки – пять кирпичей, размер дымового канала – 140х270 мм.

Распушка выкладывается с соблюдением ряда правил:

1. Наружные размеры этой части дымохода – 590х450 мм. При кладке используются половинки и четвертинки кирпича.
2. Вовнутрь дымового канала устанавливаются кирпичные пластины – они «удерживает» форму дымохода.
3. Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры – 650х510 мм.
4. Размеры следующих двух рядов 710х570 мм. Для прочности  трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
5. Пятый ряд – выкладываются два цельных кирпича рядом.
6. Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

Предварительно в крыше надо выполнить отверстие для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше – 1-2 кирпича.

Вывод дымохода над крышей

Следующий этап после кладки стояка – обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего должен на ¼ кирпича превышать предыдущий.

Важно! На этом этапе работы особое внимание надо уделить внутреннему размеру канала – он не должен ни сужаться, ни расширяться

В третьем ряду ширина выдры увеличивается за счет выдвинутых кирпичей – передний выступ заходит по бокам. В четвертом – шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.

Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять-восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.

Финишный этап возведения дымохода – установка флюгарки или колпака.

Дымоход из кирпича: видео

Что надо учитывать при кладке дымохода из кирпича для котла

При монтаже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада. Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода могут привести к отравлению угарным газом.

Основные моменты:

1. Оптимальный вариант – обустройство отдельного помещения для размещения котла. Если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
2. Помещение, где планируется монтаж дымохода для газового котла, должно иметь возможность проветривания и достаточную тягу.
3. Дымоход и вентиляционное отверстия делают на одной стене – это необходимо, чтоб избежать перепадов давления и обратной тяги, возникающих из-за порывов ветра.
4. Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.

Как выложить дымоход для котла из кирпича: видео

Типичные ошибки при взведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
2. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
3. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
4. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

strport.ru

Как правильно сделать дымоход для котла в частном доме

Другие статьи на эту тему:

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

•  труба керамическая,
•  утеплитель,
• оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Посмотрите видео урок на тему «Устройство и монтаж керамического дымохода»:

Стальной дымоход

Стальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 оС изготавливают из нержавеющей стали толщиной 0,5-0,6мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымоходаСлева сэндвич — двухстенная.Одностенная — справа.

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива. Дымоход выбирают по следующим параметрам:

• По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
• По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.
• По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
• По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
• По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 оС.
• По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе. Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований, которые не зависят от того, из какого материала сделана труба:



Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.



Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

В дымоход рекомендуется установить автоматический ограничитель тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход ниже места соединения трубы с котлом. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел. Узнайте из технической документации требования к дымоходной системе котла.



Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.



Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 град.С.



Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение на следующей странице 2:

Читать страницу: Страница 1, Страница 2

Еще статьи на эту тему

domekonom.su

---

•
  Как сделать инфракрасный фонарь
•
  Как сделать арку из дерева
•
  Как сделать из светодиодной ленты подсветку
•
  Межкомнатные перегородки как сделать
•
  Как сделать комнату на крыше частного дома
•
  Как сделать деревянную дверь своими руками из досок
•
  Книжный шкаф как сделать
•
  Как сделать правильно деревянный пол в гараже
•
  Как сделать вытяжку в погребе с одной трубой
•
  Как сделать дорожку из камней своими руками
•
  Как сделать комнату из чердака
