Как сделать проводку в доме своими руками: с чего начать и как закончить. Как сделать электрику

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

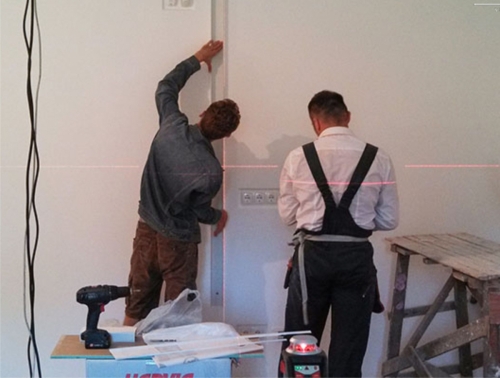

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

strport.ru

С чего начать монтаж проводки в доме своими руками: схема, инструменты

В последнее время капитальное и дачное строительство стало весьма популярным. Многие домовладельцы предпочитают создавать дом своей мечты собственноручно, не прибегая к услугам фирм.

Без электричества жизнь современного человека немыслима. Поэтому электрообеспечение жилища – первоочередная задача домовладельца.

Люди, решившие построить дом своими руками, сталкиваются с необходимостью его электрификации. Также бывает, что в существующем жилье электропроводка в очень плохом состоянии и подлежит замене.

Мы рассмотрим все нюансы подключения жилища к электросети, монтажу электропроводки разных типов, подробно изучим распространенные ошибки во избежание их на практике. Также в статье будут указания по вводу проводки в эксплуатацию и рекомендации по популярным вопросам.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

• Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.



• Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.

  Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.

• Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.

  Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.

• Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
• Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
• Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

• Подвод от ближайшей опоры до вводного электрощита
• Электросчетчик
• Вводное УЗО/выключатель
• Внутренний электрощит с группами потребителей:
  • Розеточная группа
  • Освещение
  • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
  • Хозблок (гараж, подвал)

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Что потребуется

Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

Расходные материалы

• Электросчетчик
• УЗО, автомат или дифавтомат
• Кабель различного сечения (силовые, слаботочные, осветительные)
• Ответвительные коробки



• Клеммники (лучше брать безвинтовые)
• Выключатели
• Розетки
• Алебастровая строительная смесь для фиксации кабеля в штробе
• Подрозетники
• Клей
• Саморезы, шурупы
• Короба для открытой проводки
• Плинтуса, если провод будет прокладываться под ними
• Электротехнический картон
• Жестяные крепежные полоски или пластиковые крепежи

Необходимые инструменты

• Штроборез (болгарка с алмазными дисками)
• Зубило монтажное
• Молоток
• Ножницы для нарезки кабеля
• Шпатель
• Наждачная терка
• Пассатижи
• Рулетка
• Нож
• Шуруповерт

Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.

Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

• Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
• Создать электрическую принципиальную схему
• Использовать плоский провод марок АПРВ, АПР, АППВ



• Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
• Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
• Закрепите распределительные и установочные коробки
• Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
• Смонтируйте в местах, указанных на схеме розетки и выключатели
• Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Правила безопасности, ошибки и способы их избежать

Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

• Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
• В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
• Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
• Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
• Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
• Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
• Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
• Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
• Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

Проверка и ввод в эксплуатацию

После полного монтажа электрической проводки вам необходимо установить все запланированные автоматы, УЗО и электроприборы. После этого смело приглашайте специалиста из энергонадзора для проверки и введения в эксплуатацию электрооснащения вашего дома.

Приемо-сдаточные испытания вашего объекта должны завершиться выдачей положительного заключения о безопасности проведенного электромонтажа, возможности дальнейшего использования оснащения. С «Актом допуска на подключение» вам надлежит обратиться в энергоснабжающую организацию. На этом основании она должна подключить ваш объект к опоре и составить договор об оказании услуг.

Не стоит экономить на расходных материалах и инструментарии – ведь в будущем качественно сделанная работа станет залогом вашего спокойствия и комфорта.

Сделать в доме электропроводку собственными силами – дело несложное, но требующее внимательности и скрупулезности. Если вы подойдете к этому делу ответственно, проводка прослужит вам многие годы и будет гарантированно безопасной.

elektrik24.net

Электропроводка в квартире своими руками: схема, видео, фото

Монтаж электропроводки в квартире своими руками не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электрической фурнитуры;
• разметка и штробление стен;
• крепление кабеля;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
• проверка линии тестером.

Следует отметить, что на сегодняшний день открытое проведение электропроводки в квартире уже не используют, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана новостройки, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении рекомендуем Вам учитывать следующие советы и правила:

1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора.
2. Поворот трассы должен осуществляться только под прямым углом.
3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать изделие пониже, к тому же детям будет удобнее включать свет при необходимости.
5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку. В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
6. В каждой комнате должна быть обязательно распределительная коробка.
7. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
8. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена).
9. Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты.

Наверняка вам будут полезными эти статьи:

Советы по выбору фурнитуры

Перед тем, как Вы решите идти в магазин за выключателями, розетками и другими элементами, необходимо определиться с их видом.

Прокладка трассы

Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем Вам использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Крепление алебастром

Обращаем Ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе.

После того, как линия будет полностью зафиксирована, рекомендуем Вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Подсоединение фурнитуры

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Чтобы Вы наглядно увидели процесс, предоставляем к вашему вниманию данный видео урок:

Крепление выключателя и розетки своими руками

Узнать о том, как правильно подключить выключатель света, Вы можете в соответствующей статье.

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все электротехнические изделия в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром, чтобы убедиться в правильности проделанной работы. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществлять первые испытания готовой линии.

Автоматический выключатель

Также хотелось бы Вам предоставить данный видео урок, который показывает как сделать электропроводку в квартире своими руками с нуля:

Наглядная видео инструкция

Похожие материалы:

samelectrik.ru

схемы. Электрика в квартире и доме своими руками

В статье мы расскажем о том, как делается электрика в доме своими руками, схемы разводки также будут рассмотрены. Если пару десятилетий назад на электрические сети городов и даже сел нагрузки были незначительные, то сегодня картина обратная. Очень много высокомощной бытовой техники – стиральные машинки, мультиварки, сплит-системы и прочее.

Нагрузка на электрические сети увеличилась во много раз. И если у городских имеется некоторый запас, то в проводке частного дома такого нет, следовательно, увеличение нагрузки приводит к тому, что провода не выдерживают и начинают разрушаться. Следовательно, стоит вопрос о том, что электрика в квартире и доме своими руками должна не только ремонтироваться, но и меняться полностью.

Раньше делали проводку в домах по самой простой схеме – по выключателю и розетке на каждую комнату, а в современных условиях этого оказывается слишком мало – хочется и три зарядника включить, и ноутбук, и телевизор, и так далее. Чтобы самостоятельно сделать в доме проводку, необходимо знать определенные правила и стандарты, которых следует придерживаться при проведении монтажа. Также вы узнаете как делается схема проводки, как развести своими руками ее правильно и требования к ней.

Нормативные документы

Стройматериалы и вся деятельность строителей регламентируется определенными правилами и требованиями, называются они ГОСТ и СНиП. К электрической проводке в домах и сооружениях применяются также Правила Устройства Электроустановок (в дальнейшем ПУЭ). Именно этот регламентирующий документ прописывает все требования к электрооборудованию, досконально указывая, что с ним делать и каким образом. Вся электрика в квартире и доме своими руками подключается к напряжению лишь после того, как проведены все проверки на наличие короткого замыкания.

Требования к электропроводке в частных домах и квартирах

В том случае, если вы решили самостоятельно изготовить электропроводку в своем доме, необходимо внимательно изучить все требования, предъявляемые к ней. Но основное внимание следует уделять следующим моментам:

1. Основные компоненты электрической проводки (коробы распределительные, выключатели, розетки, счетчики) необходимо делать легкодоступными. Довольно просто монтируется проводка в доме своими руками. Электрика, правда, требовательна с точки зрения безопасности. Но все нормы можно без труда соблюсти.
2. Выключатели по ПУЭ нужно выполнять на уровне 0,6-1,5 метра от поверхности пола. Причем нужно обращать внимание на то, что при открытии дверей они не должны создавать препятствие. Например, если дверь открывается вправо, то выключатель нужно располагать слева. А если дверь открывается влево, то выключатель монтируется справа. Кабель необходимо прокладывать к выключателю сверху.
3. Розетки монтируются на уровне 0,5-0,8 метра от поверхности пола. Дело в том, что на таком уровне нужно ее располагать в целях безопасности при затоплении дома. Причем от газовой или электроплиты, радиаторов отопительных, труб (и иных предметов, имеющих заземление) должно выдерживаться расстояние не меньше 0,5 м. Ко всем розеткам провода идут снизу вверх. Именно так проводится монтаж электропроводки в квартире своими руками. Схемы разводки приведены в статье.
4. На каждые 6 кв. м. площади комнаты должна быть одна розетка. Исключение – кухня, в которой монтируется столько розеток, сколько необходимо (исходя из количества бытовой техники, располагаемой в ней). В туалете запрещается монтаж розеток, а вот в ванной разрешен, только при условии, что имеется развязка через трансформатор (на первичную обмотку подается 220 Вольт, со вторичной снимается столько же). Установка трансформатора производится за пределами ванной комнаты.
5. Перед началом проведения работ нужно сделать план электропроводки, четко обозначить ее расположение в стенах. Обратите внимание, что все провода должны располагаться либо горизонтально, либо вертикально – но не по диагонали или по ломаной. Так не должна делаться проводка в доме своими руками. Схема подключения всех приборов должна учитывать эту особенность.
6. От перекрытий, труб и прочих препятствий должно быть определенное расстояние. Например, от балок нужно выдерживать расстояние в 5-10 см, от карнизов - столько же. От потолка нужно выдерживать примерно 15 см, от пола - 15-20 см. Если речь идет о вертикальных поверхностях, то от дверных и оконных проемов как минимум 10 см должно быть. А вот между газовой трубой и проводкой нужно выдерживать расстояние свыше 0,4 м.
7. Внешняя или скрытая проводка не должна прикасаться к металлическим частям каких-либо конструкций.
8. В случае если несколько проводов идут параллельно, расстояние нужно выдерживать между ними свыше трех миллиметров. Альтернативный вариант – прятать каждый провод в защитный короб или гофру. Так монтируется электрика в доме своими руками. Схемы должны составляться с учетом этого.
9. Соединять и разводить провода следует в специальных распределительных коробах. Все места соединений нужно тщательно изолировать, причем обязательно следует учитывать одну особенность – запрещается соединять медные и алюминиевые провода. Если делаете проводку из медного провода, то делаете ее всю из него, никаких участков из алюминия не должно быть.
10. Заземление (провода нуля в том числе) необходимо закреплять ко всем приборам при помощи болтовых соединений.

Вот такие требования запрашивает вся электрика. Своими руками схемы соединений составить можно, только если учесть все эти правила и нормы.

Проект электропроводки в доме

Первым делом вам необходимо создать проект электропроводки, именно с него и начинается все. От него будете отталкиваться в дальнейшем при проведении монтажа. Конечно, будет намного лучше, если его вам сделают опытные техники, которые не один год занимаются этим делом. Но если у вас имеется опыт, дерзайте.

Но учтите, что от того, как сделан проект, зависит ваша же безопасность. Вам обязательно нужно знать, какие условные обозначения применяются при составлении схем и проектов. Стоит отметить, что российские стандарты довольно сильно отличаются от европейских или американских, поэтому не стоит использовать зарубежные схемы в условиях нашей страны. Проектируется вся электрика в доме своими руками (схемы приведены в статье) на начальном этапе.

Рисуете план дома или квартиры, отмечаете на нем места, в которых будут установлены розетки, выключатели, люстры и т. д. О количестве электроприборов было сказано немного ниже. На этом этапе главная цель – создать схему, на которой будут обозначены все места монтажа приборов. Вторая часть – наметить места прокладки проводов по квартире. Конечно же, вам нужно знать, в каких местах будет стоять бытовая техника.

Разводка проводов

Затем производите разводку всех проводов. И если создание схемы с расположением потребителей – простое дело, на этом этапе работ стоит более подробно остановиться. Можно использовать три типа подключений и разводки:

1. Последовательный.
2. Параллельный.
3. Смешанный.

Наиболее привлекательным с точки зрения экономии материалов считается третий.

Делается электрика в доме своими руками (схемы смешанного типа) с максимально возможной эффективностью. Чтобы облегчить себе работу, проводите разгруппировку:

1. Освещение коридоров, жилых помещений, кухни.
2. Ванная и туалет (освещение).
3. Розетки в жилых комнатах, коридорах.
4. Розетки в кухне.
5. Розетка электрической плиты (при необходимости).

Обратите внимание, что это простейший вариант группировки потребителей электроэнергии. Чем меньше групп, тем меньше материалов будет израсходовано. Вышеприведенный пример – самый простой и экономичный. Можно усложнить: буквально к каждой розетке, например, подводить электропроводку. О том, как провести электрику в частном доме своими руками, вы начинаете немного осознавать.

Чтобы упростить прокладку электропроводки, ее можно монтировать под полом (для розеток). В случае с верхним освещением можно проводить монтаж в плитах перекрытий. Идеально для «ленивого» способа – отпадает необходимость штробировать стены и потолок. Причем на план-схеме данный тип проводки нужно отмечать пунктирными линиями.

Расчет тока потребления

Обязательно нужно учитывать силу тока, которая будет протекать по сети. Для этого имеется простая формула: сила тока – это отношение суммарной мощности всех потребителей к напряжению (можно сказать, что это константа, так как стандарт напряжения в нашей стране 220 Вольт). Допустим, у вас следующие потребители:

1. Электрический чайник мощностью 2000 Вт.
2. Десяток ламп накаливания, каждая по 60 Вт (всего 600 Вт).
3. Микроволновая печь мощностью 1000 Вт.
4. Холодильник мощностью 400 Вт.

Напряжение в сети 220 В, суммарная мощность равна 2000+600+1000+400, то есть 4000 Вт. Разделив это значение на напряжение в сети, получаем 16,5 А. Но если взглянуть на практические данные, то в квартирах и домах максимальное потребление тока редко когда доходит до 25 Ампер.

По этому параметру необходимо выбирать все материалы для проведения монтажа. В частности, от силы тока зависит сечение проводов. Обратите внимание на то, что нужно брать всегда запас в 25%. Другими словами, если вы вычислили ток потребления 16 А, нельзя устанавливать предохранитель с таким же значением тока срабатывания. Нужно выбирать стандартное значение больше, нежели расчетное.

Марки проводов для использования в домах

Теперь о том, как монтируется электрика в доме. Кабель (правила ПУЭ регламентируют все его параметры) необходимо выбирать, исходя из токовых характеристик. Желательно, чтобы в доме или квартире проводка была сделана из таких материалов:

1. Провод марки ВВГ-5Х6. Этот провод состоит из пяти жил, каждая имеет сечение 6 кв. мм. Он широко используется для домов, имеющих трехфазную сеть, чтобы соединить осветительный щиток с основным.
2. ВВГ-2Х6 имеет две жилы сечением 6 кв. мм. Широко используется для домов с однофазным питанием, чтобы соединить осветительный щиток и основной.
3. Провод марки ВВГ-3Х2,5 имеет три жилы, у каждой сечение 2,5 кв. мм. Применяется для соединения осветительных щитов с распределительными коробками. Также от коробов до розеток.
4. Марка ВВГ-3Х1,5 имеет три жилы, у каждой сечение 1,5 кв. мм. Применяется для подключения выключателей и ламп освещения.
5. Марка провода ВВГ-3Х4 трехжильный, сечение каждой жилы 4 кв. мм. Применяется для подключения электрических плит.

Подсчеты количества материалов

Теперь считаете, из каких компонентов (в том числе и мелких) состоит электропроводка в доме. Своими руками проект, разводка, монтаж, выполняется достаточно быстро. Правда, вам придется изрядно постараться как можно точнее сосчитать количество провода. Для этого, согласно плану, проходите по квартире с рулеткой. Проведя замеры, добавьте сверху метра четыре – запас лишним не будет.

На входе в дом ставится осветительный щит, все провода из дома подходят к нему. В нем производится установка автоматических выключателей. Обратите внимание на то, что автоматы должны иметь максимальный ток срабатывания 16 или 20 Ампер. Электрическая плитка должна подключаться через отдельный автоматический выключатель. При мощности до 7 кВт используется автомат на 32 А, при большей – на 63 А.

После считаете количество распределительных коробок и розеток, ничего сложного в этом деле нет, производится это по схеме, составленной ранее. В дальнейшем вам потребуются различные «мелочи», например, изоляционная лента, наконечники, трубки, кабель-каналы, коробки, термоизоляция, и прочие. Теперь стоит поговорить о том, какими инструментами проводится монтаж проводки в доме своими руками. Схема рассмотрена довольно подробно.

Инструменты для проведения работ

При проведении всегда придерживайтесь правил техники безопасности. Чтобы не запутаться, лучше выполнять самостоятельно, если же у вас есть напарник, то помощь должна быть минимальной – подай, принеси, не мешай. Вам потребуется следующий инструмент:

1. Мультиметр.
2. Перфоратор.
3. Болгарка.
4. Шуруповерт.
5. Плоскогубцы.
6. Кусачки.
7. Фигурная и плоская отвертки.
8. Уровень.

Если вы проводите ремонт в старой квартире и параллельно меняете проводку, необходимо все кабели вытянуть, чтобы они не мешали. Для этой работы пригодится специальный датчик обнаружения электропроводки.

Разметка расположения проводов

На стене наносите метки, по которым будете прокладывать провода. Обратите внимание на то, соответствует ли правилам положение проводов. После того как наметили места прохождения электрокабелей, можно обозначить розетки, коробки, щитки и выключатели. Обратите внимание на то, что в новых квартирах под установку щитка имеется ниша. А в старых домах щиты просто крепятся к стене.

Штробирование стен

Первым делом устанавливаете на перфораторе специальную насадку и высверливаете отверстия для установки распределительных коробов, выключателей и розеток. Чтобы прокладывать провода, необходимо сделать в стенах канавки – штробы. Они делаются при помощи болгарки или перфоратора. Какой бы способ ни выбрали, грязи и пыли будет достаточно. Канавка должна иметь глубину 2 см. Что касается ширины, то ее должно хватить, чтобы уложить все провода. Как вы понимаете, разводка электропроводки своими руками – дело нехитрое, сложнее с физической точки зрения сделать монтаж.

Отдельная история с потолком. Если планируете делать навесной, то все провода просто устанавливаете на перекрытии. Это самый простой способ. Немного сложнее – сделать неглубокую штробу. И еще один – спрятать в перекрытии. Например, в панельных домах применяются такие перекрытия, в которых имеются внутренние пустоты. Поэтому хватит двух отверстий, чтобы проложить провода. И последнее – это пробивание отверстий в углах комнат, чтобы вывести провода к центральному щитку. После приступаете к монтажу электропроводки закрытым (придется штробировать стены) или открытым способами.

Заключение

Самое главное в монтаже электрической проводки в домах и квартирах - придерживаться всех норм и правил по ГОСТу, СНиПу, ПУЭ. Так вы не только сможете добиться максимальной эффективности от электропроводки, но и надежности, долговечности, а самое главное - безопасности. И старайтесь применять при монтаже только качественные материалы. Например, провода желательно использовать медные - у них намного больше срок службы (лучше проводимость, меньше нагреваются).

fb.ru

Инструкция как проводить электропроводку в доме или квартире

Март 30, 2014

Электропроводка и ее соединения

37087 просмотров

К отделке стен, полов и потолков помещений квартиры или индивидуального дома всегда следует приступать только после того, как сделана схема  и проведена электропроводка и ТВ, телефонные и другие сети.

Проложить электрические кабели и расключить их в распределительных коробках своими руками будет под силу большинству хозяев, как это все сделать Вы узнаете из наших соответствующих инструкций в разделе «Электропроводка«.

Сейчас Я более подробно остановлюсь на том, как сделать правильно электропроводку самостоятельно в своем доме. Если у Вас не новое строительство, а проводится капитальный ремонт и Вы решили заменить все электрокабели или просто добавить или перенести розетки, светильники или выключатели- обязательно ознакомьтесь с нашей статьей «Типовые схемы электропроводки«.

Пошаговая инструкция:

1. Прежде чем приступить к электромонтажным работам- необходимо нарисовать план квартиры или дома и нанести на него места предполагаемой установки мебели, телевизора, холодильника, стиральной машины и другой бытовой техники.  Если Вы собираетесь купить новую  мебель, тогда рекомендую узнать ее  точные размеры.
2. После того как схема квартиры или дома готова, необходимо определить места установки электрических розеток и выключателей. Обязательно розетки будут стоять возле бытовой техники, компьютера и в других необходимых местах, а также Я рекомендую разместить еще несколько розеток по стенам- в будущем они скорее всего понадобятся.  Предусмотрите установку в одном блоке с электрической розеткой дополнительно телевизионную, компьютерную или телефонную в местах, где это необходимо. Особое внимание отведите к выбору мест установки розеток на кухне- учитывайте размеры кухонной мебели и удобства подключения техники. Выключатели ставятся в комнатах на высоте 90 сантиметров, а розетки- 30.
3. Потруднее будет определиться с установкой и выбором вида и количества светильников и люстр. Как это сделать читайте в нашей статье «Как правильно организовать освещение дома«.
4. Следующее, что необходимо нанести на план- это места монтажа распределительных коробок, в которых соединяются кабели или провода (Схема расключения).  Они всегда устанавливаются в легкодоступных местах и над выключателями. На одно помещение в большинстве случаев достаточно одной коробки. Розетки можно подключить и шлейфом или одну от другой, но больше 3 так делать не советую.
5. Следующим этапом будет нанесение разметки линий прохождения кабельных трасс.  Старайтесь выбирать самую короткую трассу, но прокладывать ее под прямыми углами не ниже 15 сантиметров от потолка, а так же соблюдать общепринятые правила электромонтажа (минимальные отступы указаны на картинке сверху).  Если Вы будите делать стяжку, тогда оптимальным будет вариант прокладки кабелей на розетки в ПНД трубах или металлических- в деревянном полу. Некоторые прокладывают электрические кабели на розетки в штробе на уровне их установки. Но Я так делал только в комнатах, где не была известна точно высота последующего монтажа уровня подвесного или натяжного потолка, что бы не было повреждения при высверливании отверстий  крепления профиля по периметру помещения, необходимого для установки этих видов потолков.
6. После разметки приступаем к штроблению стен и креплению электрического кабеля в них. За подвесным, натяжным потолком электропроводка крепится открыто по поверхности потолка. Переходы через стены делаются в трубах.
7. Последний этап- это подключения кабелей к электрощиту. Встречается довольно много разных схем. Как правило, в квартиру заходит 3 группы и еще четвертая на электроплиту, при ее наличии. 1 линия идет на комнаты, вторая на кухню, третья на ванную и санузел. Встречается много разных вариаций, иногда на стиральную машину идет отдельная группа. Но самой оптимальной и надежной схемой электроснабжения для 3 или 4 комнатной квартиры или частного дома будет состоящая из 3 обычных автоматов на отдельное включение светильников на 2 комнаты, коридор + 3 комната, санузел + кухня.  Так же рекомендую поставить 3 Диф-автомата отдельно на розетки кухни, 2 комнат и всех остальных помещений.

Обязательно необходимо проложить отдельное электропитание на стиральную машину и электроплиту. При этом сечение медного кабеля на стиральную машину должно быть не меньше 2.5 квадратных миллиметра (автомат на 25 Ампер), а на электроплиту- не менее 6 кв. мм. (автомат на 40 А).

Для двух- или однокомнатной квартиры вполне хватит по паре автоматов для освещения и розеток.

В этой статье Я постарался рассказать про общие вопросы или принципы прокладки электрических кабелей. Более подробно каждый шаг расписан в наших отдельных инструкциях в разделе  «Электропроводка и ее соединения«.

jelektro.ru

Монтаж проводки в квартире — инструкция по разводке электрики своими руками

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело. Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире. Также по ней в последующем будет легко вспомнить, как уложена трасса. На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов. Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки. Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е. розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная. Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно. Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене. Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы. К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ. А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления. Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности. Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру. Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Похожие статьи:

domelectrik.ru

Электрика в квартире своими руками. Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

samoremont.com

---

•
  Как сделать стол в беседку из дерева своими руками
•
  Как сделать деревянную лестницу своими руками в подвал
•
  Как сделать экран на батарею своими руками
•
  Как сделать вентиляцию в ванной комнате
•
  Как сделать лестницу на второй этаж своими руками с поворотом на 90
•
  Как сделать туалет на даче самому
•
  Как сделать мастерскую своими руками
•
  Как сделать деревянное окно
•
  Как сделать клумбу из пластиковых бутылок своими руками фото
•
  Как сделать диван детский своими руками
•
  Как сделать комнату больше визуально с помощью обоев
